BMP390 Yüksek Hassasiyetli Basınç & Sıcaklık Sensörü

Endüstri lideri hassasiyet ve profesyonel tasarım ile projelerinize güç katın. Hem 3.3V hem de 5V sistemlerle tam uyumlu.

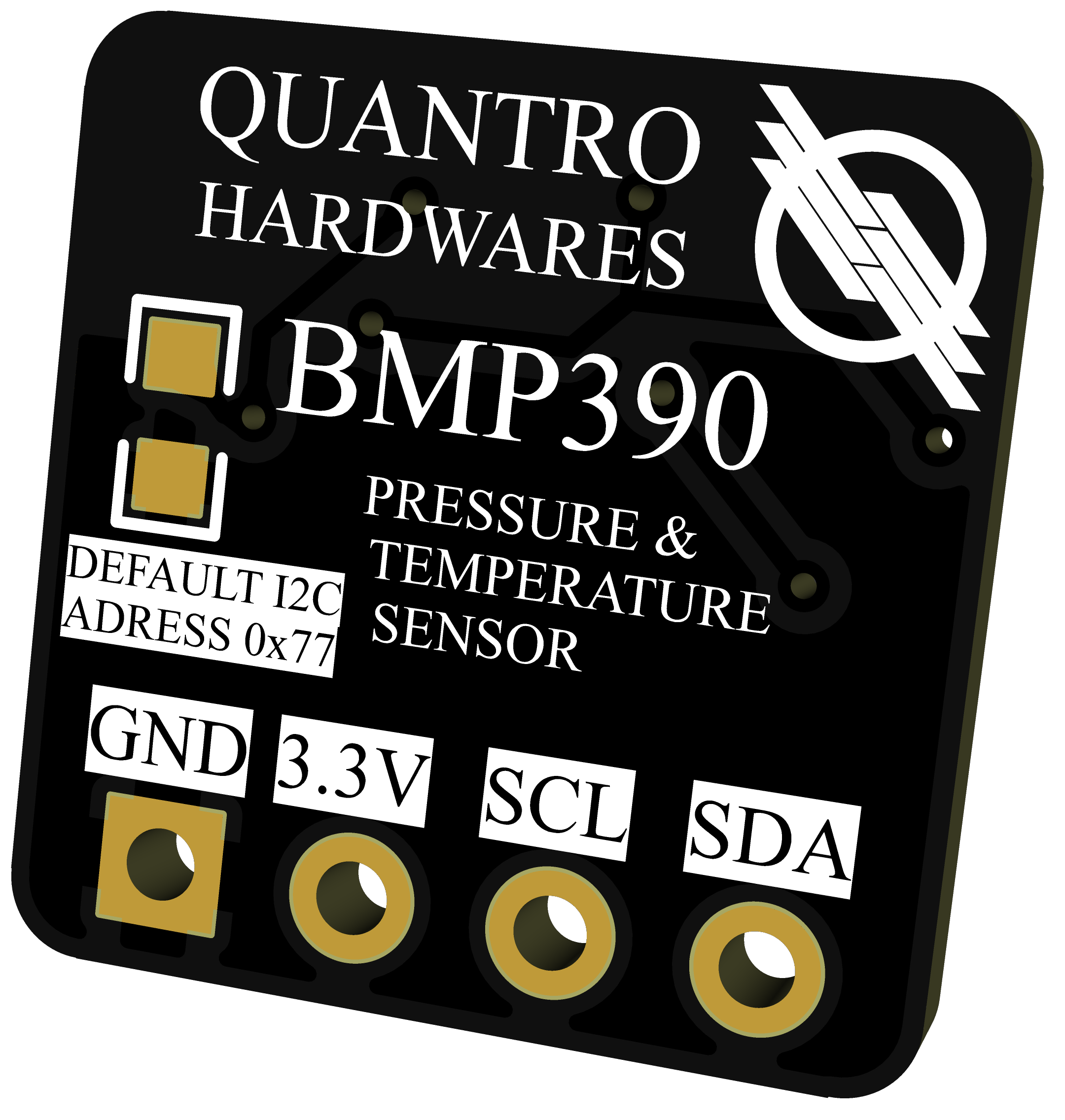

Resim 1
Resim 2

Genel Bakış ve Öne Çıkan Özellikler

QUANTRO HARDWARES tarafından profesyonel uygulamalar için tasarlanan BMP390 sensör kartı, Bosch'un endüstri lideri sensörünü temel alır. ±3 Pa gibi son derece yüksek bir göreceli hassasiyete sahip olan modülümüz; hava durumu istasyonları, iç mekan navigasyonu, drone ve roket gibi hava araçlarında hassas irtifa ölçümü gibi geniş bir yelpazede en zorlu projeler için bile ideal bir çözümdür.

Üst Düzey Hassasiyet

±3 Pa göreceli hassasiyet ile sınıfının en iyisi performans.

5V & 3.3V Lojik Uyumu

Dahili seviye dönüştürücü ile tüm sistemlerle tam uyum.

Değiştirilebilir Adres

Aynı I2C hattında iki sensör kullanma imkanı.

Profesyonel Tasarım

Sinyal bütünlüğü için optimize edilmiş 2 katmanlı PCB.

Teknik Özellikler

SensörBosch BMP390
Çalışma Gerilimi3.3V
Haberleşme ArayüzüI2C
Varsayılan I2C Adresi`0x77` (`0x76` olarak değiştirilebilir)
Basınç Ölçüm Aralığı300 hPa - 1250 hPa
Basınç Göreceli Hassasiyeti±3 Pa (Pascal)
Sıcaklık Ölçüm Aralığı-40 °C ile 85 °C arası

Basınç Ölçüm Aralığı (hPa)

Donanım Detayları

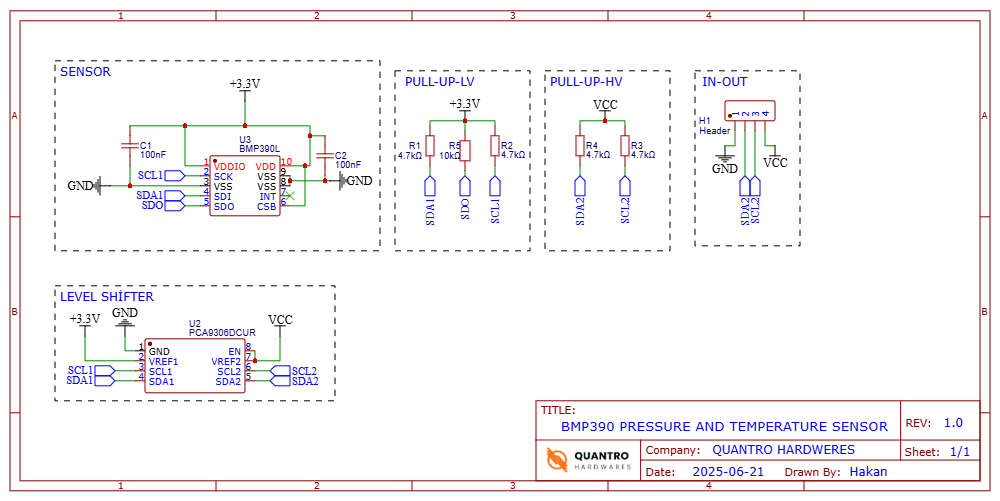

[BMP390 Devre Şeması]

[BMP390 PCB Tasarımı]

Bağlantı ve Örnek Kod

MCU Bağlantısı


  • BMP390 GND → MCU GND

  • BMP390 3.3V → MCU 3.3V

  • BMP390 SDA → MCU SDA

  • BMP390 SCL → MCU SCL

Örnek Kod


#include <Wire.h>
#include "QUANTRO_BMP390.h"

QUANTRO_BMP390 bmp;

void setup() {
  Serial.begin(9600);
  if (!bmp.begin_I2C()) {
    Serial.println("BMP390 bulunamadı!");
    while (1);
  }
}

void loop() {
  if (!bmp.performReading()) {
    Serial.println("Okuma hatası!");
    return;
  }
  Serial.print("Sıcaklık: ");
  Serial.print(bmp.temperature);
  Serial.println(" *C");
  Serial.print("Basınç: ");
  Serial.print(bmp.pressure / 100.0);
  Serial.println(" hPa");
  delay(1000);
}
